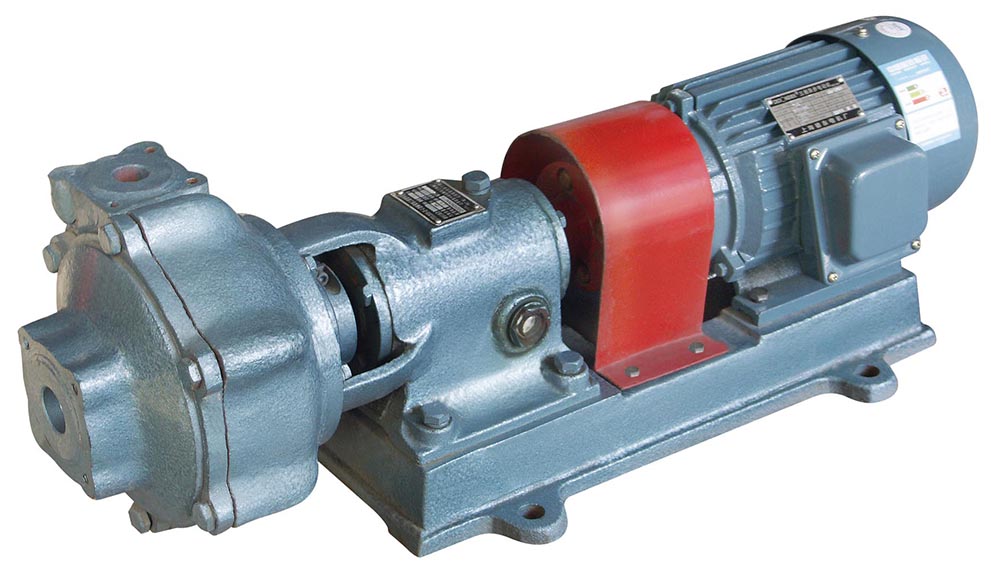

HTB-Ⅲ-U耐腐蚀工程塑料泵

product center

一、产品简介
HTB-Ⅲ耐腐蚀工程塑料泵，属单级单吸悬臂式离心泵。过流部件一般采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料，其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和非常好的耐腐蚀性。使用范围非常广泛。该泵结构紧凑、轴封严密，安装维修方便，使用可靠。
二、性能简述
密封：非标机械密封或动力密封。
适用介质：浓度75%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，不含固体颗粒、不会快速凝固的介质。
主要技术参数：使用温度-20℃～90℃(对特殊要求、使用其它材质，可提高到120℃), 进口直径 32mm～100mm, 流量5～100m3/h,扬程50m以内。
三、使用范围
磷复肥工业、硫酸工业、环保污水、工业废水处理等的稀酸、盐酸、稀硝酸的循环输送。

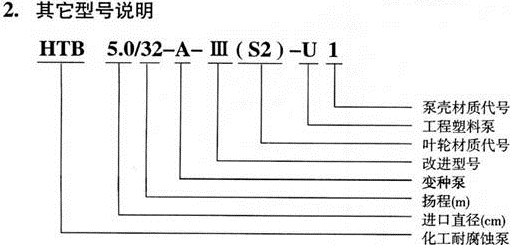

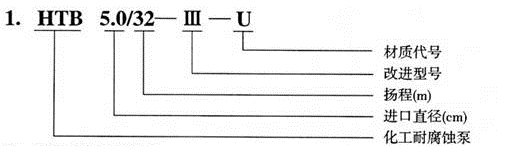

四、型号说明

叶轮材质代号

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
代号	S	S1	S3	S2	S4	S5	S6	G	C
备注	U型泵不标注

泵体材质代号

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
代号	U	U1	U3	U 2	U 4	U 5	U 6	G	C
备注

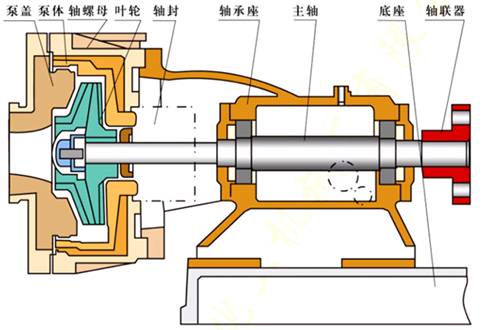

五、结构型式

六、详细参数

参数 \ 型号	叶轮规格	额定转速2900转/分				额定转速1450转/分				汽蚀余量（m）	重量（kg）
		流量Q （m³/h）	扬程H （m）	电机功率N 介质比重1.0 （Kw）	效率η %	流量Q （m³/h）	扬程H （m）	电机功率N 介质比重 1.0 （Kw）	效率η %
HTB3.2/20	标准	8	22	2.2	45	4	5.5	1.1	40	4	60
		12.5	20			6.25	5
		16	15			8	3
HTB5.0/32	标准	20	33	5.5	51.5	10	8.2	1.5	45	5	110
		25	32			12	8
		30	30			15	7.5
HTB10.0/32-168	标准	50	34	15	45	25	8.3	3	40	6	230
		60	32			30	8
		70	30			35	7
HTB10.0/50	标准	70	52	30	61.5	35	13	5.5	56	5.5	230
		80	50			40	12.5
		90	48			45	12
HTB10.0/40	标准	90	43	30	60	45	10.5	5.5	55	5.7	250
		100	40			50	10
		110	38			55	9
HTB10.0/15-M	标准					35	15.5	5.5	57	3	230
						40	15
						45	14

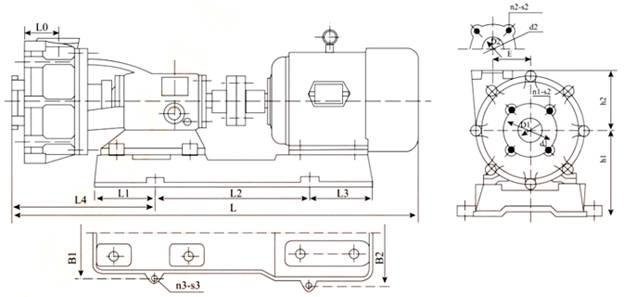

七、泵外形及安装尺寸

八、安装外型尺寸表

型号	功率 (kW)	配带电机	安装外形尺寸
型号	功率 (kW)	配带电机	D₁	D₂	d₁	d₂	B₁	B₂	n₁-s₁	n₂-s₂	n₃- s₃	E	h₁	h₂	L₀	L₁	L₂	L₃	L₄	L
HTB3.2/20	2.2	Y90L-2	32	25	100	85	260	260	4-M10	4-M10	4-φ18	81	160	110	110	97	336	97	308	804
HTB5.0/32	5.5	Y132S₁-2	50	40	125	110	320	320	4-M12	4-M12	4-φ20	98	212	150	110	160	400	160	370	1042
HTB10.0/50	30	Y200L₁-2	100	80	210	185	385	480	4-φ18	4-φ18	4-φ20	140	335	200	142	188	665	207	380	1398
HTB10.0/15-M	5.5	Y132S-4	100	80	210	185	385	385	4-φ18	4-φ18	4-φ20	140	335	200	142	180	504	180	380	1106
HTB10.0/32-168	15	Y160M₂-2	100	80	210	185	385	385	4-φ18	4-φ18	4-φ20	140	335	200	142	180	534	206	380	1236
HTB10.0/40	30	Y200L₁-2	100	80	210	185	385	480	8-φ18	4-φ18	4-φ20	136	335	200	165	188	665	207	405	1423
