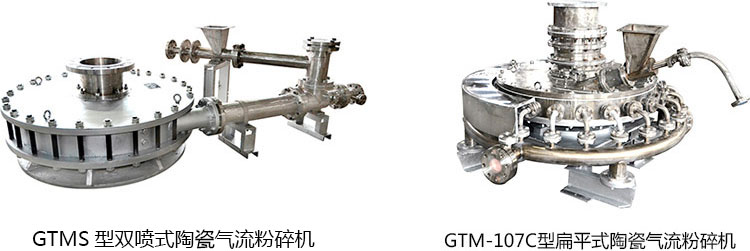

产品概述：

我公司在吸取国内外气流粉碎机优点的基础上，结合本公司60多年生产工程陶瓷和40多年生产陶瓷气流粉碎机的技术和经验，经过多年的研发，研制出了GTMS型系列大型耐高温耐磨双喷式陶瓷气流粉碎机，填补了国内空白，于2015年4月和12月分别在山东和广东两家钛业公司上线安装调试成功，并一直在岗稳定运行。该机具有优质高产、 高效低耗、运行稳定、经久耐用的优异性价比，其综合性能参数及耐磨性均优于国外同类产品指标。是广大钛白粉和其他微粉生产企业的首选设备。

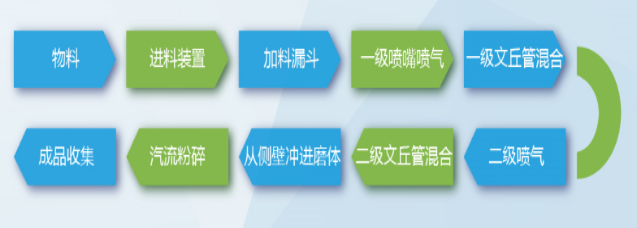

工作原理：

性能特点：

1、单机产能高：仅有2只喷嘴，同时可进行两级粉碎，GTMS-107B型最高产能可达4t/h； GTMS-127型最高产能可达5t/h；
2、粉碎效果好：陶衬耐腐耐磨不污染产品，粉碎的金红石型钛白粉成品粒度分布均匀，质量稳定；
3、使用寿命长：整机用10年以上，喷嘴和出料口分级圈用三年以上，陶衬可磨产品1.5万吨以上；
4、维修更便捷 ：大型组合式陶衬结构，安装维修更方便省时；
5、运行成本低：运行压力最低可达1.0MPa,粉碎汽固比最低达1.1，综合运行成本降低30%～50%；

性能参数：

	GTMS-107B1型	GTMS-107B2型	GTMS-127型 双喷式陶瓷气流粉碎机
	双喷式陶瓷气流粉碎机
工质种类	过热蒸汽	过热蒸汽	过热蒸汽
工质耗量(质量汽固比)	1.1～1.5:1	1.1～1.5:1	1.1～1.5:1
粉碎工质压强	1.0～1.3MPa	1.0～1.6MPa	1.2～1.6MPa
进料输送工质压强	1.0～1.3MPa	1.0～1.6MPa	1.2～1.6MPa
工质温度	约270～300℃	约270～300℃	约270～300℃
生产能力	2～3t/h	3～4t/h	4～5t/h
进料粒度	≤200μm或≤5mm聚合体		≤200μm或≤5mm聚合体
成品粒度	＜1μm（平均0.25μm）		＜1μm（平均0.25μm）

结构说明：

应用领域：
GTMS型系列双喷式陶瓷气流粉碎机是高硬度脆性物料、弹性塑性物料、凝聚物料、纤维状物料，如金红石钛白粉、硫酸钡、锆英石、氧化铝、氧化锆、滑石、高岭土、石墨、涂料、农药、化肥及花粉、食品原料等物料粉碎的理想粉碎设备。

应用实例 ：

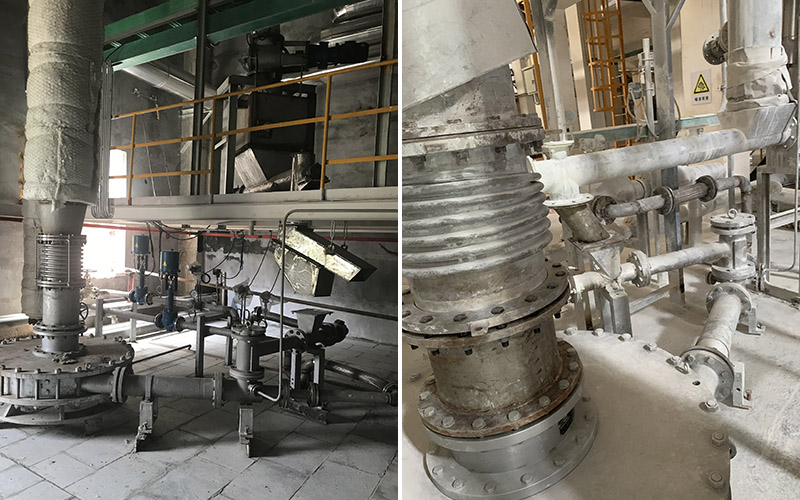

1、GTMS-107型双喷式陶瓷气流粉碎机部分使用岗位现场图片：

GTMS-107型双喷式陶瓷气流粉碎机典型运行工况的运行参数为：中压蒸汽压力2.0～2.2MPa，中压蒸汽温度270～290℃，粉碎压力1.0MPa，喂料输送压力1.0MPa， 喂料量3.5t/h，粉碎汽固比约1.1:1

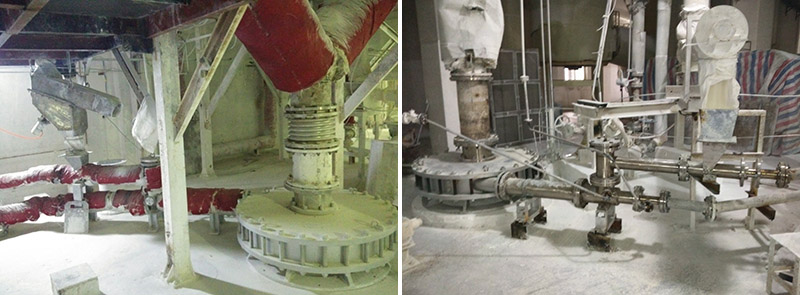

2、GTMS-127型双喷式陶瓷气流粉碎机部分使用岗位现场图片：

GTMS-127型双喷式陶瓷气流粉碎机典型运行工况的运行参数为：中压蒸汽压力2.0～2.2MPa，中压蒸汽温度270～290℃，粉碎压力1.4MPa，喂料输送压力1.6MPa， 喂料量5.0t/h，粉碎汽固比约1.3:1

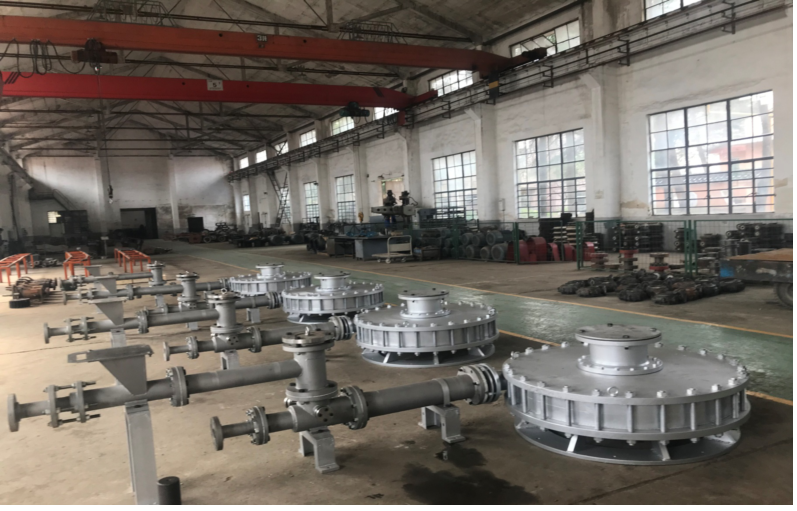

GTMS型双喷式陶瓷气流粉碎机生产装配现场
