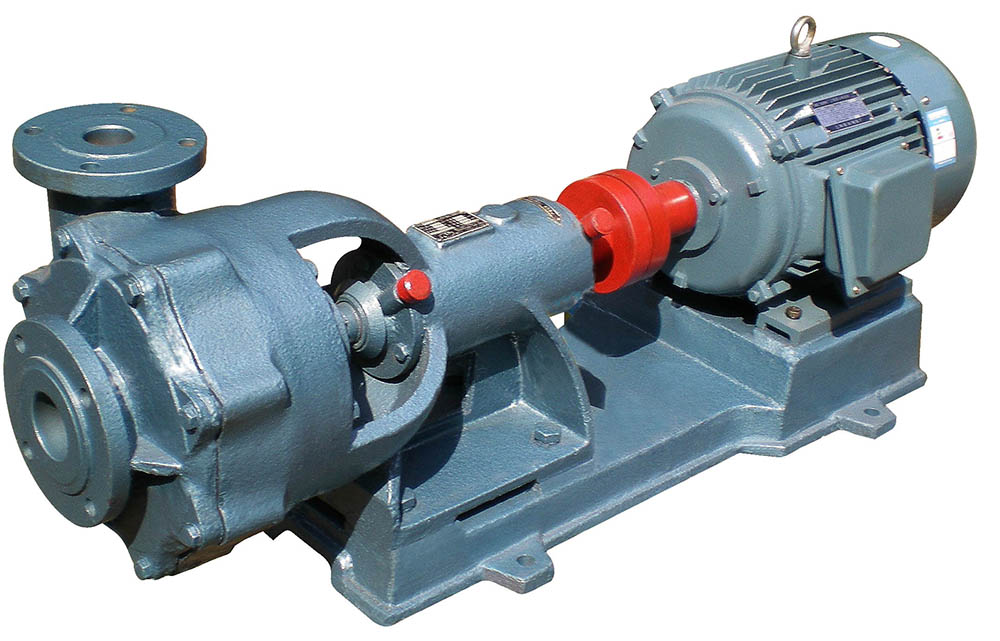

HTB-ZK-U耐腐耐磨工程塑料砂浆泵

product center

一、产品简介
HTB-ZK-U耐腐耐磨工程塑料砂浆泵，属单级单吸悬臂式离心泵。过流部件一般采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料，其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和非常的耐腐蚀性。使用范围非常广泛。该泵结构紧凑、轴封严密，安装维修方便，使用可靠。
二、性能简述
密封：叶轮背叶片减压结合氟橡胶油封圈或付叶轮离心式密封、机械密封。适用介质：浓度75%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。
主要技术参数：使用温度-20℃～90℃(对特殊要求、使用其它材质，可提高到120℃), 进口直径 40mm～150mm, 流量5～240m3/h,扬程60m以内。
三、使用范围
●冶炼行业各种腐蚀性矿浆；硫酸磷肥业的稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆；有色金属冶炼业：适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送.
●化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
●氯碱业：盐酸、液碱、电解液等。
●水处理业：纯水、高纯水、污水。
●钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
●湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

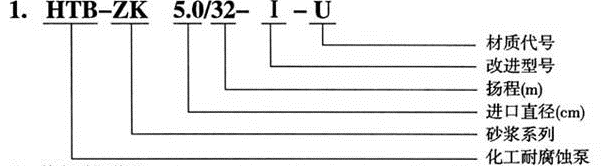

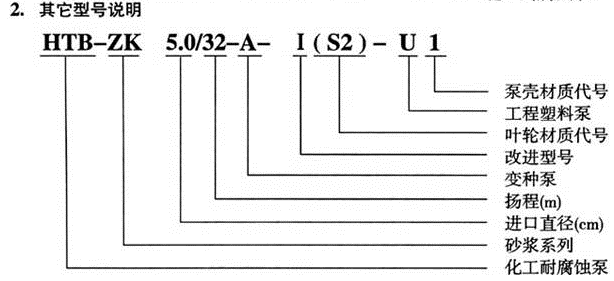

四、型号说明

叶轮材质代号

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
代号	S	S1	S3	S2	S4	S5	S6	G	C
备注	U型泵不标注

泵体材质代号

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
代号	U	U1	U3	U 2	U 4	U 5	U 6	G	C
备注

密封形式

密封形式	机械密封	动力密封	硬对硬密封	双端面密封	集装式机械密封
代号	J	D	Y2	Y3	Y4
备注	配套清液泵

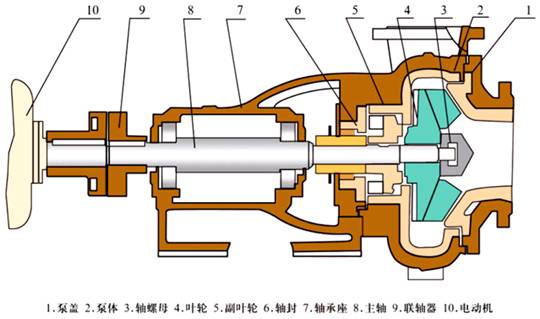

五、结构型式

六、详细参数

型号 \ 参数	叶轮规格	额定转速2900转/分				额定转速1450转/分				汽蚀余量（m）	重量（kg）
型号 \ 参数	叶轮规格	流量Q（m³/h）	扬程H （m）	电机功率N介质比重（Kw）	效率η %	流量Q （m³/h）	扬程 H （m）	电机功率N介质比重（Kw）	效率η %	汽蚀余量（m）	重量（kg）
HTB- ZK4.0/20	标准	5	24	2.2	33			1.5		4.0	60
		10	20		37	5	5
		15	16		35
	A	5	12	1.5	26
	B	5	15	1.5	26
	C	8	10	1.5	27
HTB- ZK5.0/30	标准	10	33	5.5	40	5	8.2	1.5		4.0	110
		20	30		43	10	7.5
		30	27		41	15	6.7
	A	30	22	5.5	36
	B	20	20	4.0	35
	B	25	18	5.5	36
HTB- ZK6.5/50	标准	25	51.5	15	36	12.5	12.8	3		5.0	220
		30	50		41	15	12.5
		40	45		39	20	11.2
	A	15	50	11	35
	B	20	45	11	35
	C	25	40	11	35
HTB- ZK8.0/30	标准	30	32.8	11	43	15	8.2	2.2		5.0	188
		40	30		48	20	7.5
		50	29		46	25	7.2
	A	30	27	7.5	42
		40	25	7.5	44
		50	23	11	45
HTB- ZK10.0/35	标准	50	37.5	18.5	50	25	9.4	3		5.0	220
		60	35		52	30	8.8
		70	31		49	35	7.8
	A	50	32	15	50
	A	60	29	15	50
	B	100	32	22	52
HTB- ZK10.0/50	标准	80	52	37	50	40	13	5.5		5.5	250
		100	50			50	12.5
		120	47			60	11.7
	A	80	42	30	47	40	10.5	4
		100	40		49	50	10
		120	38		48	60	9.5
HTB- ZK15.0/25	标准					150	28	37	58	6.0	410
						220	25		65
						240	22		60
	A					150	35	45	49
						200	32		52
						240	28		50
HTB- ZK15.0/40	标准					120	43	37	51	6.0	520
						150	40	45	58
						200	37	45	56
	A					100	45	37	50
	B					130	35	30	52
	C					160	45	45	56
HTB- ZK15.0/25-D	标准					100	27	30	53	6.0	360
						120	25		57
						140	24		58
	A					85	22	15	46
						100	20		50
						120	18		52

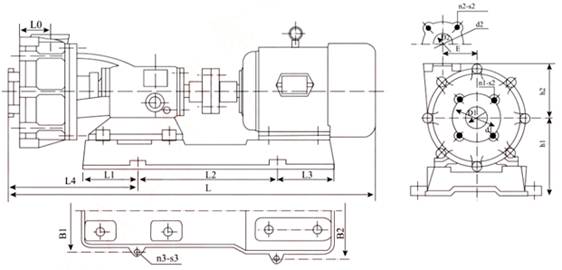

七、泵外形及安装尺寸

安装外形尺寸表

型号	功率 (kW)	配带电机	安装外形尺寸
			D₁	D₂	d₁	d₂	B₁	B₂	n₁-s₁	n₂-s₂	n₃- s₃	E	h₁	h₂	L₀	L₁	L₂	L₃	L₄	L
HTB-ZK4.0/20	2.2	Y90L-2	40	25	100	85	260	260	4-M10	4-M10	4-φ18	81	160	110	110	97	336	97	308	791
HTB-ZK5.0/30	5.5	Y132S₁-2	50	40	125	110	320	320	4-M12	4-M12	4-φ20	98	212	150	110	160	400	160	370	1042
HTB-ZK6.5/50	15	Y160M₂-2	65	50	170	155	330	420	4-φ18	4-φ18	4-φ20	126	310	215	145	184	616	170	480	1380
HTB-ZK8.0/30	11	Y160M₁-2	80	65	180	170	450	450	4φ18	4-φ18	4-φ22	110	290	200	147	170	544	170	430	1254
HTB-ZK10./35	18.5	Y160L-2	100	80	210	180	460	460	8-φ18	4-φ18	4-φ23	126	300	200	165	185	680	175	460	1415
HTB-ZK10.0/50	37	Y200L₂-2	100	80	210	185	385	480	4-φ18	4-φ18	4-φ20	140	335	200	142	188	665	207	380	1398
HTB-ZK15.0/25-D	30	Y200L-4	150	105	270	225	420	536	4-φ23	4-φ18	4-φ24	190	325	280	192	248	700	272	516	1642
HTB-ZK15.0/25	37	Y225S-4	150	105	270	225	420	586	4-φ23	4-φ18	4-φ24	190	350	280	192	248	840	188	516	1688
HTB-ZK15.0/40-M	45	Y225M-4	150	106	270	240	510	610	8-φ23	4-φ23	4-φ25	223	370	320	210	250	935	250	550	1845
