HTB－Ⅲ系列耐腐蚀陶瓷泵

product center

一、产品简介

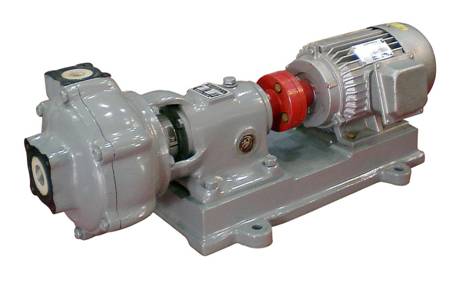

HTB－Ⅲ系列耐腐蚀陶瓷泵，属单级单吸悬臂式离心泵。泵体和泵盖采用耐腐、耐磨性优良的耐酸陶瓷制造，外用铸铁铠装，叶轮材料为工程陶瓷或工程塑料，该泵具有耐腐蚀性好、结构紧凑、轴封严密、不污染介质，安装维修方便，使用可靠等特点，使用范围非常广泛。
二、性能简述
泵体和泵盖采用耐腐、耐磨性优良的耐酸陶瓷制造，外用铸铁铠装。叶轮为闭式叶轮，材质有陶瓷、塑料等，流量为 5～100m3/h，扬程≤ 50m ，温度＜ 100 ℃。密封为机械密封或动力密封。
三、使用范围
输送除氢氟酸和热浓碱液以外的不含固体颗粒、不会快速凝固的介质。广泛应用于有色冶炼、非矿加工、环境工程、硫酸、磷肥、氯碱、柠檬酸、水处理、化纤、电镀、钢铁等行业。

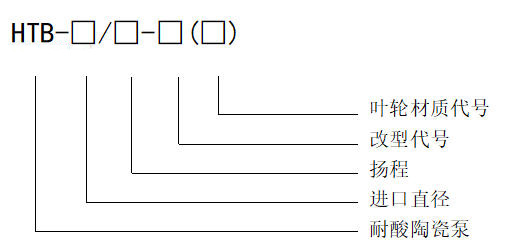

四、型号说明

叶轮材质代号

材质	陶瓷	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢	碳化硅
		耐腐耐磨	耐温耐磨	耐腐
代号	不标注	S	S1	S3	S2	S4	S5	S6	G	C

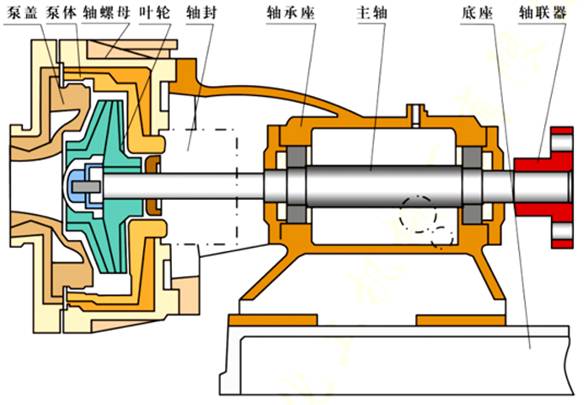

五、结构型式

六、详细参数

参数 \ 型号	叶轮规格	额定转速2900转/分				额定转速1450转/分				汽蚀余量（m）	重量（kg）
		流量Q（m³/h）	扬程H （m）	电机功率N 介质比重1.0 （Kw）	效率η %	流量Q （m³/h）	扬程H （m）	电机功率N 介质比重 1.0 （Kw）	效率η %
HTB3.2/20	标准	8	22	2.2	45	4	5.5	1.1	40	4	60
		12.5	20			6.25	5
		16	15			8	3
HTB5.0/32	标准	20	33	5.5	51.5	10	8.2	1.5	45	5	110
		25	32			12	8
		30	30			15	7.5
HTB10.0/32-168	标准	50	34	15	45	25	8.3	3	40	6	230
		60	32			30	8
		70	30			35	7
HTB10.0/50	标准	70	52	30	61.5	35	13	5.5	56	5.5	230
		80	50			40	12.5
		90	48			45	12
HTB10.0/40	标准	90	43	30	60	45	10.5	5.5	55	5.7	250
		100	40			50	10
		110	38			55	9
HTB10.0/15-M	标准					35	15.5	5.5	57	3	230
						40	15
						45	14

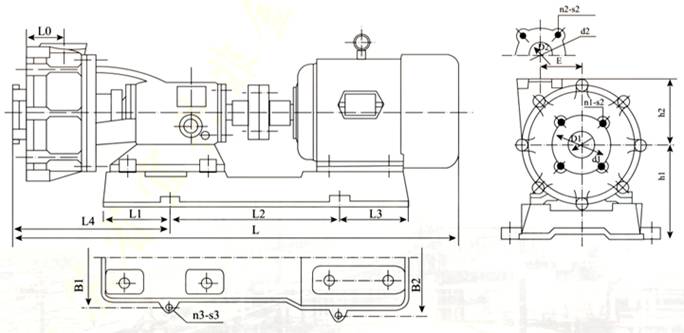

七、泵外形及安装尺寸

安装外形尺寸表

型号	功率 (kW)	配带电机	安装外形尺寸
			D₁	D₂	d₁	d₂	B₁	B₂	n₁-s₁	n₂-s₂	n₃- s₃	E	h₁	h₂	L₀	L₁	L₂	L₃	L₄	L
HTB3.2/20	2.2	Y90L-2	32	25	100	85	260	260	4-M10	4-M10	4-φ18	81	160	110	110	97	336	97	308	804
HTB5.0/32	5.5	Y132S₁-2	50	40	125	110	320	320	4-M12	4-M12	4-φ20	98	212	150	110	160	400	160	370	1042
HTB10.0/50	30	Y200L₁-2	100	80	210	185	385	480	4-φ18	4-φ18	4-φ20	140	335	200	142	188	665	207	380	1398
HTB10.0/15-M	5.5	Y132S-4	100	80	210	185	385	385	4-φ18	4-φ18	4-φ20	140	335	200	142	180	504	180	380	1106
HTB10.0/32-168	15	Y160M₂-2	100	80	210	185	385	385	4-φ18	4-φ18	4-φ20	140	335	200	142	180	534	206	380	1236
HTB10.0/40	30	Y200L₁-2	100	80	210	185	385	480	8-φ18	4-φ18	4-φ20	136	335	200	165	188	665	207	405	1423
