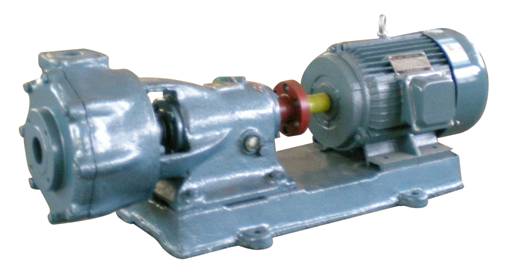

HTB-Ⅲ型耐腐蚀工程塑料泵

一、产品简介
HTB-Ⅲ耐腐蚀工程塑料泵，属单级单吸悬臂式离心泵。过流部件一般采用钢衬超高分子量聚乙烯(UHMWPE)。该材质突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和非常好的耐腐蚀性。使用范围非常广泛。该泵结构紧凑、轴封严密，安装维修方便，使用可靠。
二、性能简述
密封：非标机械密封或动力密封。
适用介质：浓度75%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，不含固体颗粒、不会快速凝固的介质。
主要技术参数：使用温度-20℃～90℃(对特殊要求、使用其它材质，可提高到120℃), 进口直径 32mm～100mm, 流量5～100m3/h,扬程50m以内。
三、使用范围
磷复肥工业、硫酸工业、环保污水、工业废水处理等的稀酸、盐酸、稀硝酸的循环输送。

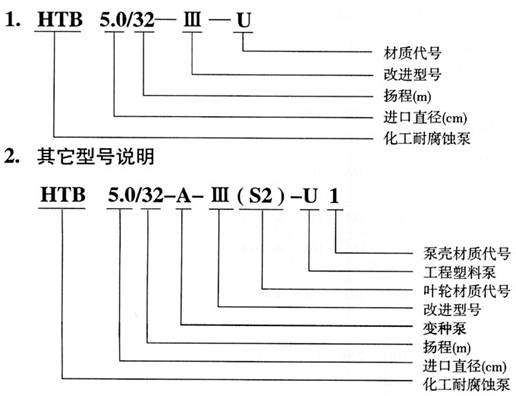

四、型号说明

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
代号	S	S1	S3	S2	S4	S5	S6	G
备注	U型泵不标注

泵体材质代号

材质	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
材质	耐腐耐磨	耐温耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
代号	U	U1	U3	U 2	U 4	U 5	U 6	G
备注

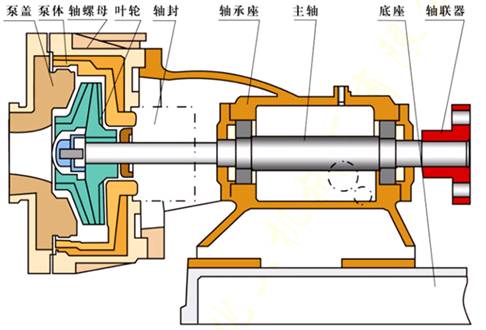

五、结构型式

六、详细参数

参数 \ 型号	叶轮规格	额定转速2900转/分				额定转速1450转/分				汽蚀余量（m）	重量（kg）
		流量Q （m³/h）	扬程H （m）	电机功率N 介质比重1.0 （Kw）	效率η %	流量Q （m³/h）	扬程H （m）	电机功率N 介质比重 1.0 （Kw）	效率η %
HTB3.2/20	标准	8	22	2.2	45	4	5.5	1.1	40	4	60
		12.5	20			6.25	5
		16	15			8	3
HTB5.0/32	标准	20	33	5.5	51.5	10	8.2	1.5	45	5	110
		25	32			12	8
		30	30			15	7.5
HTB10.0/32-168	标准	50	34	15	45	25	8.3	3	40	6	230
		60	32			30	8
		70	30			35	7
HTB10.0/50	标准	70	52	30	61.5	35	13	5.5	56	5.5	230
		80	50			40	12.5
		90	48			45	12
HTB10.0/40	标准	90	43	30	60	45	10.5	5.5	55	5.7	250
		100	40			50	10
		110	38			55	9
HTB10.0/15-M	标准					35	15.5	5.5	57	3	230
						40	15
						45	14

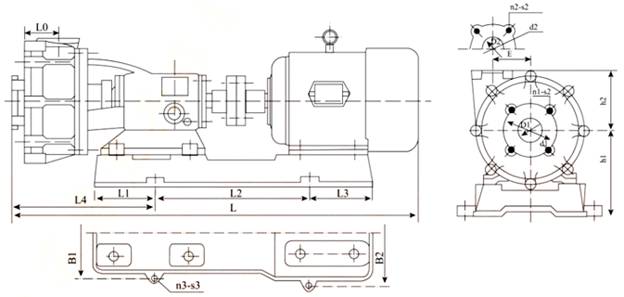

七、泵外形及安装尺寸
