HTB-ZK-M慢转速工程塑料泵

一、产品简介
HTB-ZK-M系列慢转速工程塑料泵,属单级单吸悬架式离心泵,是在吸收我公司HTB系列卧式泵技术的基础上,结合国内外离心泵结构的优点精心设计而成,并使用了夹套式结构。
该泵与HTB系列卧式泵相比,它有诸多优点:该泵由于采用低转速,使泵的叶轮和泵体更耐磨、更耐用,使用寿命更长,泵的运行更平稳、噪音更低;并且,由于泵体采用夹套式结构,泵体磨损后,只需更换塑泵体,从而节省了维修费用;该泵同时采用了我公司新研发的Y4型集装式硬对硬机械密封,这种密封不仅密封更可靠、寿命更长,而且,由于它采用了集装密闭式冷却结构,所以,运行时不会象普通机封那样产生酸雾,保护了环境不受腐蚀。
该泵的过流部件采用改性超高分子聚乙烯模压制造,该材质是目前国际上新一代的泵用耐腐耐磨工程材料,其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击)、抗蠕变性(耐环境应力开裂)和非常的耐腐蚀性。
因此,该泵尤其适用在有颗粒腐蚀性介质的工作岗位上。
二、使用范围
该泵主要应用于各类化工、有色冶炼(金、银、铜、铝、锌、钴、镍等行业)、黑色金属(钢铁酸洗、锰业)、化纤、钛白、稀土、稀有金属、农药、磷复肥、柠檬酸、无机盐、造纸、脱硫环保、污水处理等行业。

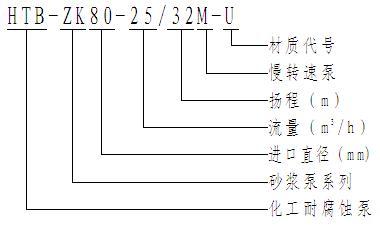

三、型号说明

四、结构型式

五、详细参数

参数 \ 型号

叶轮规格

额定转速1450转/分

汽蚀
余量
(m)

重量
(kg)

流量Q
(m3/h)

扬程H
(m)

电机功率N
介质比重
(Kw)

效率η
%

HTB-ZK40-5/5M-U

标准

4

5.5

1.1

30

2.4

60

5

5

6

4

HTB-ZK50-10/7.5M-U

标准

5

8

1.5

38

2.5



110

10

7.5

12.5

7

HTB-ZK50-12.5/20M-U

标准

9.5

21.3

3

28

2.8

120

12.5

20

33

16

19

34.5

HTB-ZK65-20/30M-U

标准

12.5

32

7.5

20

3

250

20

30

25

HTB-ZK80-25/32M-U

标准

25

32

11

34

3

300

30

30

38

35

30

40

40

30

42

HTB-ZK80-45/32M-U

标准

40

35

15

40

3

330

45

32

42

50

30

45

HTB-ZK65-13/45M-U

标准

20

40

15

20

3

457

13

45

18

HTB-ZK65-15/55M-U

标准

15

55

18.5

18

3

470

20

50

24

HTB-ZK65-30/55M-U

标准

30

55

22

29

3

490

HTB-ZK80-50/50M-U

标准

50

50

22

37

3

490

HTB-ZK125-100/50M-U

标准

100

50

37

50

5.5

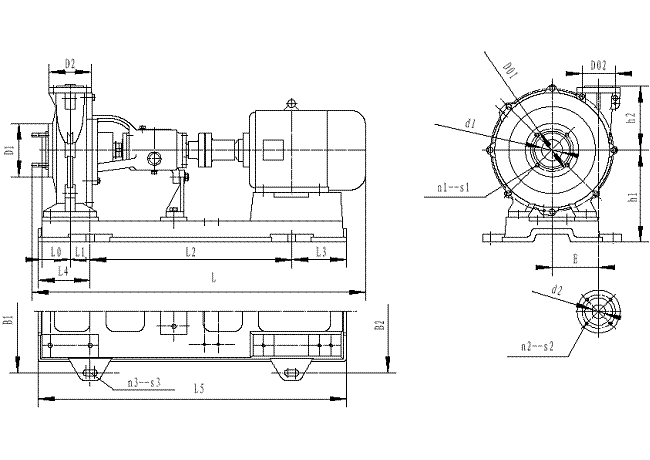

六、泵外形及安装尺寸

安装外形尺寸表

型号

功率
(KW)

配带电机

安装外形尺寸

d1

d2

D01

D02

D1

D2

B1

B2

n1-s1

n2-s2

n3-s3

E

h1

h2

L0

L1

L2

L3

L4

L5

L

ZK65-20/30M-U

7.5

Y132M-4

65

50

160

125

200

160

460

460

4-M16

4-M12

4-φ23

174.5

345

240

106

75

755

205

195

1155

1188

ZK80-25/32M-U

11

Y160M-4

80

50

160

125

200

160

460

460

4-M16

4-M12

4-φ23

174.5

345

240

106

75

755

205

195

1155

1250

ZK80-45/32M-U

15

Y160L-4

80

50

160

125

200

160

460

460

4-M16

4-M12

4-φ23

174.5

345

240

106

75

755

205

195

1155

1295

ZK65-13/45M-U

15

Y160L-4

65

50

160

125

210

160

510

460

4-M16

4-M12

4-φ23

228

400

300

120

63

790

240

200

1230

1317

ZK65-15/55M-U

18.5

Y180M-4

65

50

160

125

210

160

510

460

4-M16

4-M12

4-φ23

228

400

300

120

75

790

240

200

1230

1361

ZK65-30/55M-U

22

Y180L-4

65

50

160

125

210

160

510

460

4-M16

4-M12

4-φ23

228

400

300

120

75

790

240

200

1230

1401

ZK80-50/50M-U

22

Y180L-4

80

50

160

125

210

160

510

460

4-M16

4-M12

4-φ23

228

400

300

120

75

790

240

200

1230

1401
