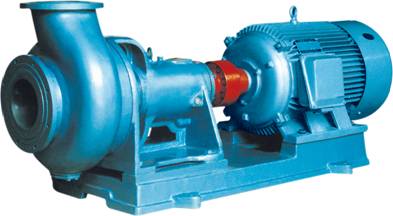

一、产品简介
20世纪90年代，我公司承担了国家重大技术装备攻关项目“HTB系列改性超高分子量聚乙烯泵”的研制，并于1998年通过了国家鉴定。该泵吸收了国内外系列耐腐蚀泵的技术，针对石油化工、有色冶炼、氯碱硫磷行业设计，过流部件一般采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料，泵的使用温度小于90℃，可广泛用于冶金、化工、石油、合成纤维、污水处理等工业部门，用来输送各种腐蚀性液体或含有不同细颗粒的腐蚀性介质。
二、性能简述
HTB系列耐腐蚀工程塑料泵，属单级单吸悬臂式离心泵。过流部件一般采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料，其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和非常好的耐腐蚀性。使用范围非常广泛。该泵结构参照ISO2858标准，采用国际上流行的后盖式可调式轴承架，轴承间距长、悬臂短、轴径粗、运行平稳、可靠、无燥声、稀油润滑冷却、结构先进、效果更佳、工作效率比国内老型号产品高出5%～8%、结构紧凑、维修方便、检修无须拆卸进出口管。泵的通用化程度高。
密 封：机械密封、填料密封、油封密封、动力密封。
适用介质：浓度75%以下硫酸，50%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。
主要技术参数：使用温度-20℃～90℃(对特殊要求、使用其它材质，可提高到120℃), 进口直径 50mm～700mm, 流量5～4800m3/h,扬程80m以内。
三、使用范围
●冶炼行业各种腐蚀性矿浆；硫酸磷肥业的稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆；
●有色金属冶炼业：适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送.
●化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
●氯 碱 业：盐酸、液碱、电解液等。
●水处理业：纯水、高纯水、污水。
● 钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
●湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
四、型号说明

叶轮材质代号

泵体材质代号

五、密封形式

六、结构型式


七、轴封形式




八、详细参数

	叶轮规格	额定转速2900转/分				额定转速1450转/分				汽蚀 余量 （m）	重量 （kg）
		流量Q (m3/h)	扬程H （m）	电机功率N 介质比重 （kW）	效率 η%	流量Q  (m3/h)	扬程 H（m）	电机功率N 介质比重 （kW）	效率 η%
HTB50 -32 -125	标准	7.5	22	2.2	40	3.75	5.5	0.55	35	4.0	90
		12.5	20			6.3	5.0
		15.0	18			7.5	4.5
	A	5	20	2.2	27
		10	15	2.2	29
	B	7.5	16	1.5	28
	C	15	15	2.2	36
		10	18	2.2	34
HTB50 -32 -160	标准	7.5	35	4.0	35	3.75	8.75	0.75	30	4.5	145
		12.5	32			6.3	8.0
		15.0	30			7.5	7.0
	A	10	25	4.0	35
		15	23.5	4.0	36
	B	16.5	25	4.0	38
		20	22	4.0	39
	C	25	20	5.5	38
HTB50 -32 -200	标准	7.5	51.8	7.5	34	3.75	12.9	1.5	28	4.5	270
		12.5	50			6.2	12.5
		15.0	48			7.5	12
	A	5	48	7.5	20
	B	12	57	11	25
		16	54	11	27
	C	17.5	41	7.5	30
HTB50 -32 -250	标准	7.8	83.1	15	27	3.9	20.8	3.0	20	4.5	330
		12.5	80			6.3	20
		15	79			7.5	19.8
	A	20	60	15	30
		26	55.6	15	33
	B	17	83	18.5	29
		23	80	18.5	34
	C	25	70	18.5	31
HTB65 -50 -160	标准	15	35.5	5.5	52	7.5	8.8	0.75	47	4.5	150
		25	32			12.5	8.0
		30	29			15.0	7.0
	A	20	28	5.5	45
		25	25		50
	B	40	20		52
HTB65 -40 -200	标准	15	52	15	40	7.5	13.3	1.1	35	5.0	250
		25	50			12.5	12.5
		30	48			15	12
	A	15	41	11	33.4
		20	40		34
		27	39		45
	B	25	40		40
	C	20	40		31
		30	35		36
HTB80 -65 -160	标准	30	35	11	58	15	8.75	1.5	54	4.5	170
		50	32			25	8
		60	29			30	7.13
	A	40	28	7.5	58
	B	60	25	11	48
	C	52	22	7.5	57
		65	18	11	54
		75	15	11	50
HTB80 -50 -200	标准	30	57	22	52	15	14	2.2	48	5.2	310
		50	50			25	12.5
		60	46			30	11.5
	A	43	42.5	15	48
		54	39		51
		60	36		49
	B	42	51	18.5	49.5
		58	47		55
		65	45		55.4
	C	70	41.5	18.5	55

	叶轮规格	额定转速1450转/分				汽蚀 余量 （m）	重量 （kg）
		流量 Q （m3/h）	扬程 H （m）	电机功率N 介质比重 （kW）	效率 η %
HTB80 -50 -315	标准	15	32.6	11	35	5.2	610
		25	32
		32	30.9
HTB125 -100 -315	标准	60	37	22	54	5.5	730
		100	32
		120	30
	A	80	30	18.5	51
	B	110	20	15	52
	C	140	34	30	58
HTB125 -100 -400	标准	80	51	37	52	5.5	1000
		100	50
		120	48
	A	120	55	45	50
	B	150	48	45	50
	C	180	40	45	51
HTB150 -125 -315	标准	120	38	37	65	5.5	750
		200	32
		240	28
	A	200	22	30	64
	B	220	25	30	65
	C	250	24	30	65
	D	200	36	37	65
HTB150 -125 -400	标准	150	54	55	62	5.5	1020
		200	50
		240	45
	A	225	47	75	55
	B	200	42	55	56
	C	200	45	55	57
HTB200 -150 -315	标准	280	35	55	68	5.5	760
		315	32
		360	30
	A	320	18	37	62
	B	350	24	45	64
	C	370	20	45	64
HTB200 -150 -380	标准	310	43	75	68	5.5	1040
		340	40
		360	37
	A	315	38	75	62
	B	400	30		62
	C	440	28		60
HTB200 -150 -400	标准	320	54	110	66	5.5	1600
		400	50
		440	48
	A	405	37	75	62
	B	370	40	90	61.5
	C	400	45	110	60
HTB250 -200 -400	标准	400	45	132	68	5.5	1620
		500	40
		600	36
	A	480	48		60
	B	700	28		60
	C	520	42		61
HTB300 -250 400	标准	860	33	160	72	6.0	2200
		1000	32
		1180	31
	A	1440	30	200	63
	B	1200	25	160	62
	C	960	22	110	60
		750	26	110	60
	D	960	36	200	63
HTB300 -250 -580	标准	850	51	250	70	6.0	2240
		1000	50
		1100	48.8
	A	600	45	160	60
	B	750	50	200	60
	C	1200	45	250	68
	D	1440	40	250	68
HTB300 -250 -600	标准	1300	59.6	355	67.5	8.0	2500
		1400	58	355	69
		1500	55	355	70
		1600	53	400	70
	A	600	55	250	56
	B	800	55	250	57
	C	1400	45	315	65
	D
	E	1440	60	400	70
HTB100 -80 -350	标准	33	32.9	15	40	5.2	620
		50	32
		75	29.7

	叶轮规格	额定转速980转/分				汽蚀 余量 （m）	重量 （kg）
		流量Q （m3/h）	扬程 H （m）	电机功率N 介质比重 （kW）	效率 η %
HTB500 -400 -700	标准	2300	53	450	82	8.0	5500
		2500	50
		2600	45
	A	1600	65	450	74
		2300	60.5	560	80
HTB450 -350 -800	标准	1865	76.8	710	77	8.0	6500
		2200	72
		2650	67
HTB350 -350 -450	标准	1500	18	132	62.5	6.0	2250
HTB500 -450 -750	标准	2400	60.5	710	77	8.0	6600
		3000	55
		3300	51.8

	叶轮规格	额定转速740转/分				汽蚀 余量 （m）	重量 （kg）
		流量 Q （m3/h）	扬程 H （m）	电机功率N 介质比重 （kW）	效率η %
HTB500 -400 -700	标准	1890	32.8	280	71	8.0	5500
		2200	26.6
		2340	23.6
HTB700 -600 -900	标准	2750	63	710	84	5.0	6750
		3290	60
		3600	54
HTB600-600-700	标准	4800	24	450	82	6.0
