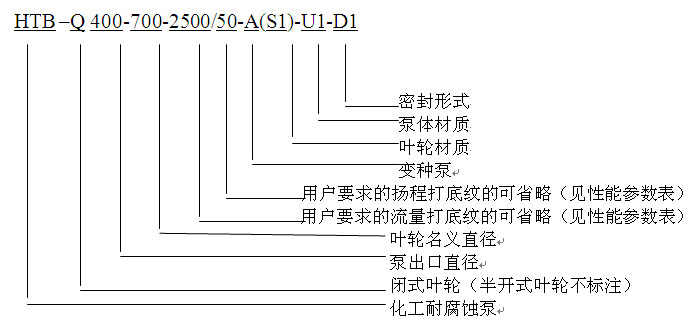

Model
Codes of impeller materials
| UHMWPE | Modified rubber | Fluoro-plastic alloy | PVDF | Chlorinated polyether | Stainless Steel | ||
Anticorrosive & wear-resisting | Heat-resisting & wear-resisting | Anticorrosive | ||||||
Code | S | S1 | S3 | S2 | S4 | S5 | S6 | G |
Note | not for U type pump |
Codes of pump materials
| UHMWPE | Modified rubber | Fluoro-plastic alloy | PVDF | Chlorinated polyether | Stainless Steel | ||
Anticorrosive & wear-resisting | Heat-resisting & wear-resisting | Anticorrosive | ||||||
Code | U | U1 | U3 | U 2 | U 4 | U 5 | U 6 | G |
Note |
| Oil seal | Packing seal | Mechanical seal | Dynamic seal of Auxiliary impeller | ||||||
WB2 | Hard to hard seal | Double End seal | Centralized | Packing seal | Oil seal | Oil seal | Mechanical seal | |||
Code | Y1 | T | J | Y2 | Y3 | Y4 | D | D1 | D2 | D3 |
Note | cooling water | with clear liquid pump | cooling water | cooling water | cooling water | cooling water | without cooling water | cooling water |
Parameters \ Model | Specification of impeller | Rated Rev. 2900 r/Min. | Rated Rev. 1450 r/Min. | Bearing pedestal | NPSH (m) | Weight | ||||||
Flow Q | Lift H | Power of motor N Specific gravity of media (Kw) | Efficiency η | Flow Q | Lift | Power of motor N Specific gravity of media (Kw) | Efficiency η | |||||
HTB32 | Standard | 7.5 | 22 | 2.2 | 40 | 3.75 | 5.5 | 0.55 | 35 | K0 | 4.0 | 90 |
12.5 | 20 | 6.3 | 5.0 | |||||||||
15.0 | 18 | 7.5 | 4.5 | |||||||||
A | 5 | 20 | 2.2 | 27 | ||||||||
10 | 15 | 2.2 | 29 | |||||||||
B | 7.5 | 16 | 1.5 | 28 | ||||||||
C | 15 | 15 | 2.2 | 36 | ||||||||
10 | 18 | 2.2 | 34 | |||||||||
HTB32 | Standard | 7.5 | 35 | 4.0 | 35 | 3.75 | 8.75 | 0.75 | 30 | K1 | 4.5 | 145 |
12.5 | 32 | 6.3 | 8.0 | |||||||||
15.0 | 30 | 7.5 | 7.0 | |||||||||
A | 10 | 25 | 4.0 | 35 | ||||||||
15 | 23.5 | 4.0 | 36 | |||||||||
B | 16.5 | 25 | 4.0 | 38 | ||||||||
20 | 22 | 4.0 | 39 | |||||||||
C | 25 | 20 | 5.5 | 38 | ||||||||
HTB32 | Standard | 7.5 | 51.8 | 7.5 | 34 | 3.75 | 12.9 | 1.5 | 28 | K2 | 4.5 | 270 |
12.5 | 50 | 6.2 | 12.5 | |||||||||
15.0 | 48 | 7.5 | 12 | |||||||||
A | 5 | 48 | 7.5 | 20 | ||||||||
B | 12 | 57 | 11 | 25 | ||||||||
16 | 54 | 11 | 27 | |||||||||
C | 17.5 | 41 | 7.5 | 30 | ||||||||
HTB32 | Standard | 7.8 | 83.1 | 15 | 27 | 3.9 | 20.8 | 3.0 | 20 | K2 | 4.5 | 330 |
12.5 | 80 | 6.3 | 20 | |||||||||
15 | 79 | 7.5 | 19.8 | |||||||||
A | 20 | 60 | 15 | 30 | ||||||||
26 | 55.6 | 15 | 33 | |||||||||
B | 17 | 83 | 18.5 | 29 | ||||||||
23 | 80 | 18.5 | 34 | |||||||||
C | 25 | 70 | 18.5 | 31 | ||||||||
HTB50 | Standard | 15 | 35.5 | 5.5 | 52 | 7.5 | 8.8 | 0.75 | 47 | K1 | 4. | 150 |
25 | 32 | 12.5 | 8.0 | |||||||||
30 | 29 | 15.0 | 7.0 | |||||||||
A | 20 | 28 | 5.5 | 45 | ||||||||
25 | 25 | 50 | ||||||||||
B | 40 | 20 | 52 |
HTB40 | Standard | 15 | 52 | 15 | 40 | 7.5 | 13.3 | 1.1 | 35 | K2 | 5.0 | 250 |
25 | 50 | 12.5 | 12.5 | |||||||||
30 | 48 | 15 | 12 | |||||||||
A | 15 | 41 | 11 | 33.4 | ||||||||
20 | 40 | 34 | ||||||||||
27 | 39 | 45 | ||||||||||
B | 25 | 40 | 40 | |||||||||
C | 20 | 40 | 31 | |||||||||
30 | 35 | 36 | ||||||||||
HTB65 | Standard | 30 | 35 | 11 | 58 | 15 | 8.75 | 1.5 | 54 | K1 | 4.5 | 170 |
50 | 32 | 25 | 8 | |||||||||
60 | 29 | 30 | 7.13 | |||||||||
A | 40 | 28 | 7.5 | 58 | ||||||||
B | 60 | 25 | 11 | 48 | ||||||||
C | 52 | 22 | 7.5 | 57 | ||||||||
65 | 18 | 11 | 54 | |||||||||
75 | 15 | 11 | 50 | |||||||||
HTB50 | Standard | 30 | 57 | 22 | 52 | 15 | 14 | 2.2 | 48 | K2 | 5.2 | 310 |
50 | 50 | 25 | 12.5 | |||||||||
60 | 46 | 30 | 11.5 | |||||||||
A | 43 | 42.5 | 15 | 48 | ||||||||
54 | 39 | 51 | ||||||||||
60 | 36 | 49 | ||||||||||
B | 42 | 51 | 18.5 | 49.5 | ||||||||
58 | 47 | 55 | ||||||||||
65 | 45 | 55.4 | ||||||||||
C | 70 | 41.5 | 18.5 | 55 |
Parameters \ Model | Specification of impeller | Rated Rev. 1450 r/Min. | Bearing pedestal | NPSH | Weight (kg) | |||
Flow Q | Lift H | Power of motor N | Efficiency η | |||||
HTB50 | Standard | 15 | 32.6 | 11 | 35 | K3 | 5.2 | 610 |
25 | 32 | |||||||
32 | 30.9 | |||||||
HTB100 | Standard | 60 | 37 | 22 | 54 | K3 | 5.5 |
730 |
100 | 32 | |||||||
120 | 30 | |||||||
A | 80 | 30 | 18.5 | 51 | ||||
B | 110 | 20 | 15 | 52 | ||||
C | 140 | 34 | 30 | 58 | ||||
HTB100 | Standard | 80 | 51 | 37 | 52 | K4 | 5.5 | 1000 |
100 | 50 | |||||||
120 | 48 | |||||||
A | 120 | 55 | 45 | 50 | ||||
B | 150 | 48 | 45 | 50 | ||||
C | 180 | 40 | 45 | 51 | ||||
HTB125 | Standard | 120 | 38 | 37 | 65 | K3 | 5.5 | 750 |
200 | 32 | |||||||
240 | 28 | |||||||
A | 200 | 22 | 30 | 64 | ||||
B | 220 | 25 | 30 | 65 | ||||
C | 250 | 24 | 30 | 65 | ||||
D | 200 | 36 | 37 | 65 |
HTB125 | Standard | 150 | 54 | 55 | 62 | K4 | 5.5 | 1020 |
200 | 50 | |||||||
240 | 45 | |||||||
A | 225 | 47 | 75 | 55 | ||||
B | 200 | 42 | 55 | 56 | ||||
C | 200 | 45 | 55 | 57 | ||||
HTB150 | Standard | 280 | 35 | 55 | 68 | K3 | 5.5 | 760 |
315 | 32 | |||||||
360 | 30 | |||||||
A | 320 | 18 | 37 | 62 | ||||
B | 350 | 24 | 45 | 64 | ||||
C | 370 | 20 | 45 | 64 | ||||
HTB150 | Standard | 310 | 43 | 75 | 68 | K4 | 5.5 | 1040 |
340 | 40 | |||||||
360 | 37 | |||||||
A | 315 | 38 | 75 | 62 | ||||
B | 400 | 30 | 62 | |||||
C | 440 | 28 | 60 | |||||
HTB150 | Standard | 320 | 54 | 110 | 66 | K5 | 5.5 | 1600 |
400 | 50 | |||||||
440 | 48 | |||||||
A | 405 | 37 | 75 | 62 | ||||
B | 370 | 40 | 90 | 61.5 | ||||
C | 400 | 45 | 110 | 60 | ||||
HTB200 | Standard | 400 | 45 | 132 | 68 | K5 | 5.5 | 1620 |
500 | 40 | |||||||
600 | 36 | |||||||
A | 480 | 48 | 60 | |||||
B | 700 | 28 | 60 | |||||
C | 520 | 42 | 61 | |||||
HTB250 | Standard | 860 | 33 | 160 | 72 | K5 | 6.0 | 2200 |
1000 | 32 | |||||||
1180 | 31 | |||||||
A | 1440 | 30 | 200 | 63 | ||||
B | 1200 | 25 | 160 | 62 | ||||
C | 960 | 22 | 110 | 60 | ||||
750 | 26 | 110 | 60 | |||||
D | 960 | 36 | 200 | 63 | ||||
HTB250 | Standard | 850 | 51 | 250 | 70 | K7 | 6.0 | 2240 |
1000 | 50 | |||||||
1100 | 48.8 | |||||||
A | 600 | 45 | 160 | 60 | ||||
B | 750 | 50 | 200 | 60 | ||||
C | 1200 | 45 | 250 | 68 | ||||
D | 1440 | 40 | 250 | 68 | ||||
HTB-Q250 | A | 600 | 55 | 200 | 60 | |||
B | 800 | 50 | 200 | 69 | ||||
HTB250 | Standard | 1300 | 59.6 | 355 | 67.5 | K7 | 8.0 | 2500 |
1400 | 58 | 355 | 69 | |||||
1500 | 55 | 355 | 70 | |||||
1600 | 53 | 400 | 70 | |||||
A | 600 | 55 | 250 | 56 | ||||
B | 800 | 55 | 250 | 57 | ||||
C | 1400 | 45 | 315 | 65 | ||||
D | ||||||||
E | 1440 | 60 | 400 | 70 | ||||
HTB80 | Standard | 33 | 32.9 | 15 | 40 | K3 | 5.2 | 620 |
50 | 32 | |||||||
75 | 29.7 |
Parameters \ Model | Specification of impeller | Rated Rev. 980 r/Min. | Bearing pedestal | NPSH | Weight | |||
Flow Q | Lift H | Power of motor N | Efficiency η | |||||
HTB400 | Standard | 2300 | 53 | 450 | 82 | K9 | 8.0 | 5500 |
2500 | 50 | |||||||
2600 | 45 | |||||||
A | 1600 | 65 | 450 | 74 | ||||
2300 | 60.5 | 560 | 80 | |||||
HTB350 | Standard | 1865 | 76.8 | 710 | 77 | K9 | 8.0 | 6500 |
2200 | 72 | |||||||
2650 | 67 | |||||||
HTB350 | Standard | 1500 | 18 | 132 | 62.5 | K5 | 6.0 | 2250 |
HTB450 | Standard | 2400 | 60.5 | 710 | 77 | K9 | 8.0 | 6600 |
3000 | 55 | |||||||
3300 | 51.8 |
Parameters \ Model | Specification of impeller | Rated Rev. 740 r/Min. | Bearing pedestal | NPSH | Weight | |||
Flow Q | Lift H | Power of motor N | Efficiency η | |||||
HTB400 | Standard | 1890 | 32.8 | 280 | 71 | K9 | 8.0 | 5500 |
2200 | 26.6 | |||||||
2340 | 23.6 | |||||||
HTB600 | Standard | 2750 | 63 | 710 | 84 | 5.0 | 6750 | |
3290 | 60 | |||||||
3600 | 54 | |||||||
HTB600 | Standard | 4800 | 24 | 450 | 82 | K9 | 6.0 |

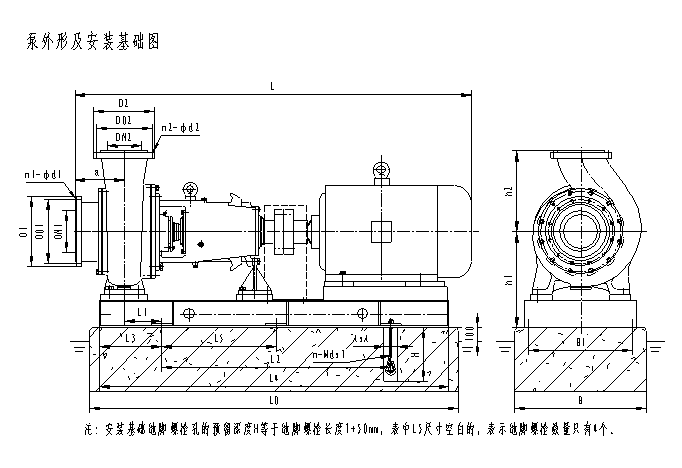

Pump shape and Installation size
